USAGE
Le HCF Coil Forming System permet la fabrication de coils à partir de fils résistifs en assurant un enroulement contrôlé autour d’un axe.
Le système stabilise le fil pendant l’enroulement et permet de produire des spires régulières dans des conditions reproductibles.
PRINCIPE

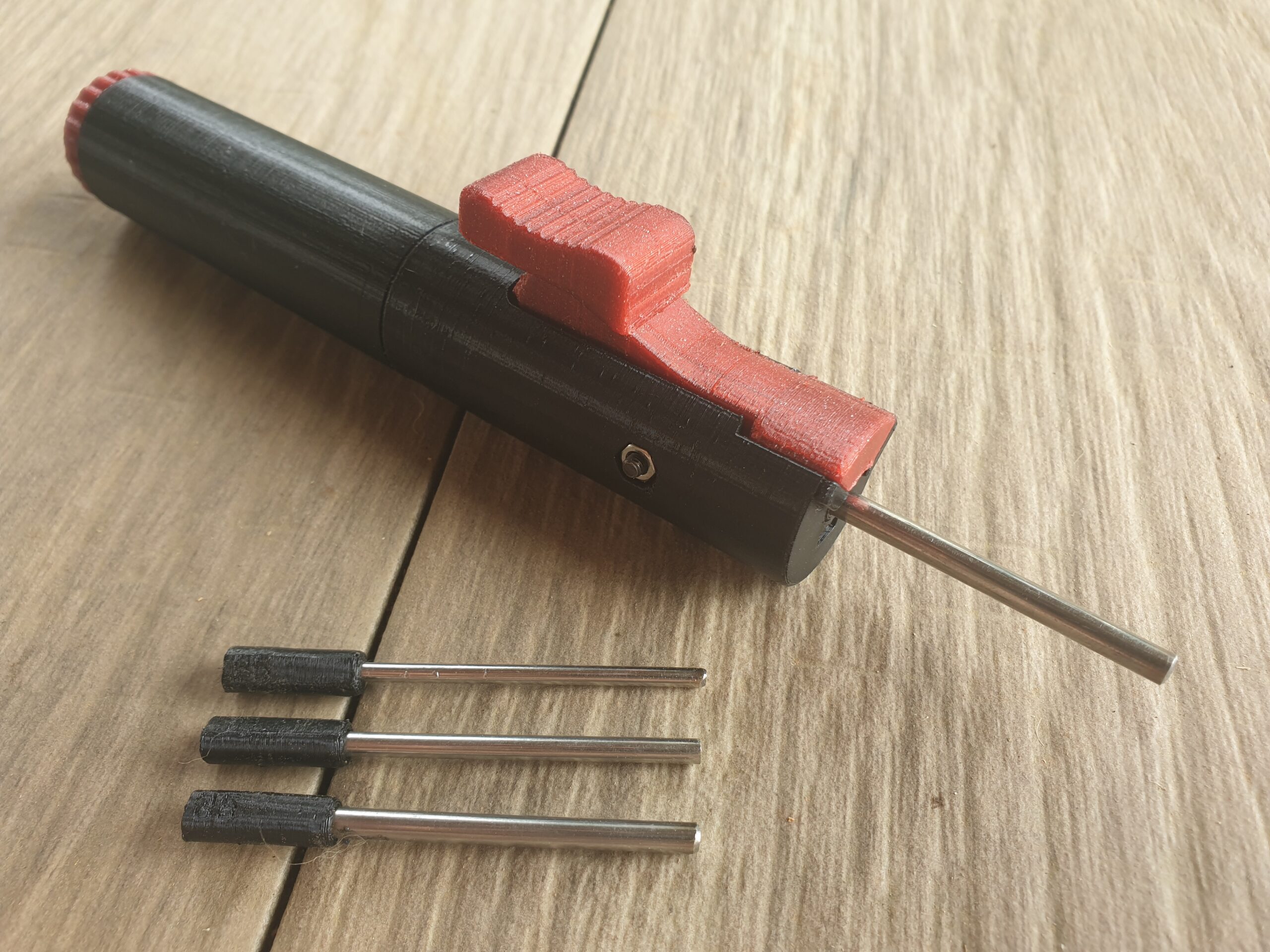

Le fil est maintenu par une pince intégrée assurant sa position pendant l’enroulement.
L’axe de formation tourne de manière continue :
- soit manuellement via une poignée
- soit mécaniquement via une visseuse grâce à un adaptateur hexagonal
La rotation est dissociée du guidage du fil : l’utilisateur guide le fil pendant que le système assure le maintien et la rotation.
Cette dissociation permet de stabiliser les conditions d’enroulement et de limiter les variations liées au geste manuel.
BÉNÉFICES
- Spires jointives sans espace
- Diamètre constant des spires
- Réduction des irrégularités liées au geste
- Répétabilité d’un coil à l’autre
- Amélioration de la stabilité lors de l’enroulement
- Gain de temps sur la fabrication
CONFIGURATION

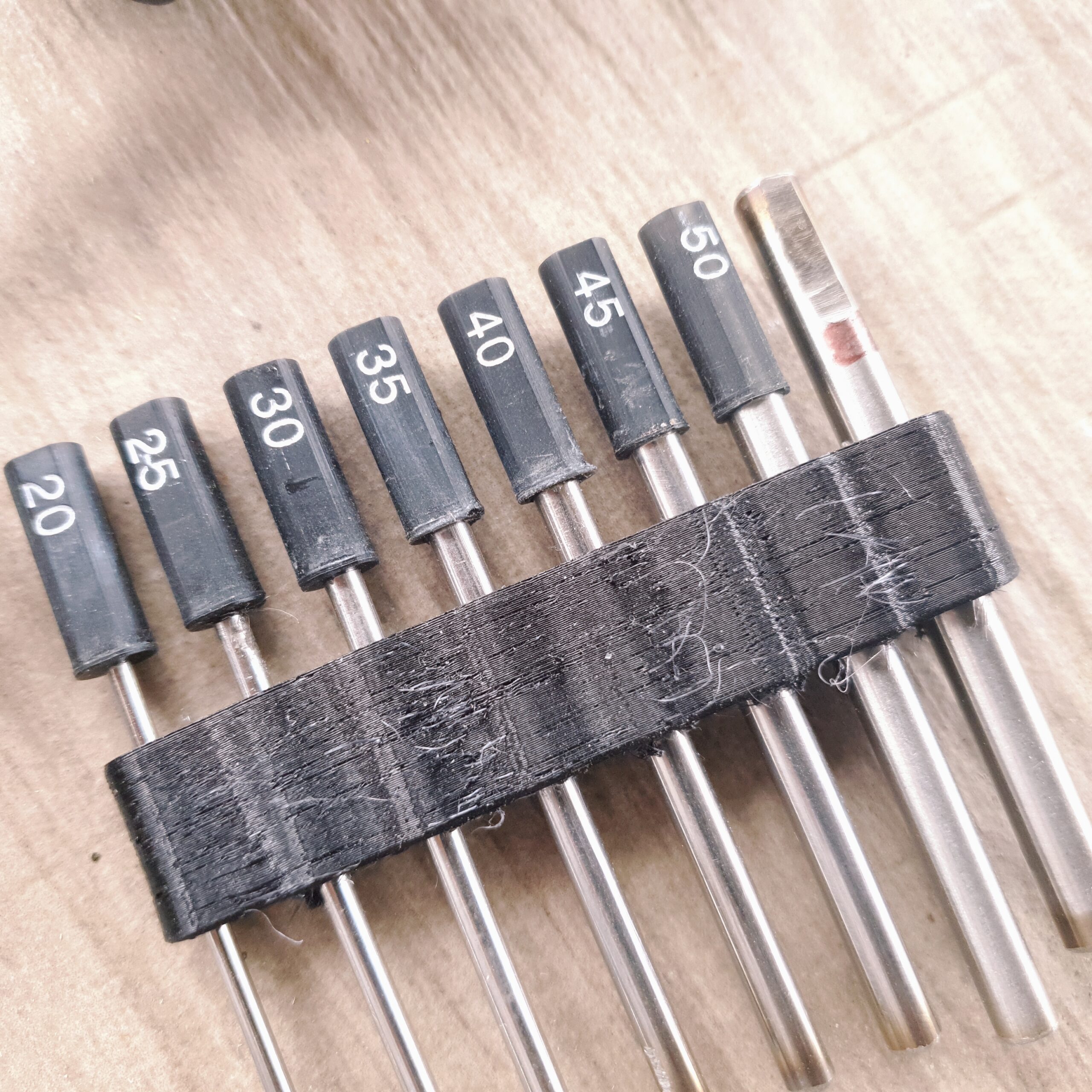

Axes interchangeables :
- 2.0 mm
- 2.5 mm
- 3.0 mm
- 3.5 mm
- 4.0 mm
- 4.5 mm
- 5.0 mm
- 6.0 mm
CONCEPTION
- Corps principal en polymère technique (impression 3D haute densité)
- Système de serrage avec ressort intégré pour maintien du fil
- Axes en acier inoxydable
- Manchons avec repérage de diamètre
- Serrage réalisé sur axe métallique (pas sur le corps plastique)

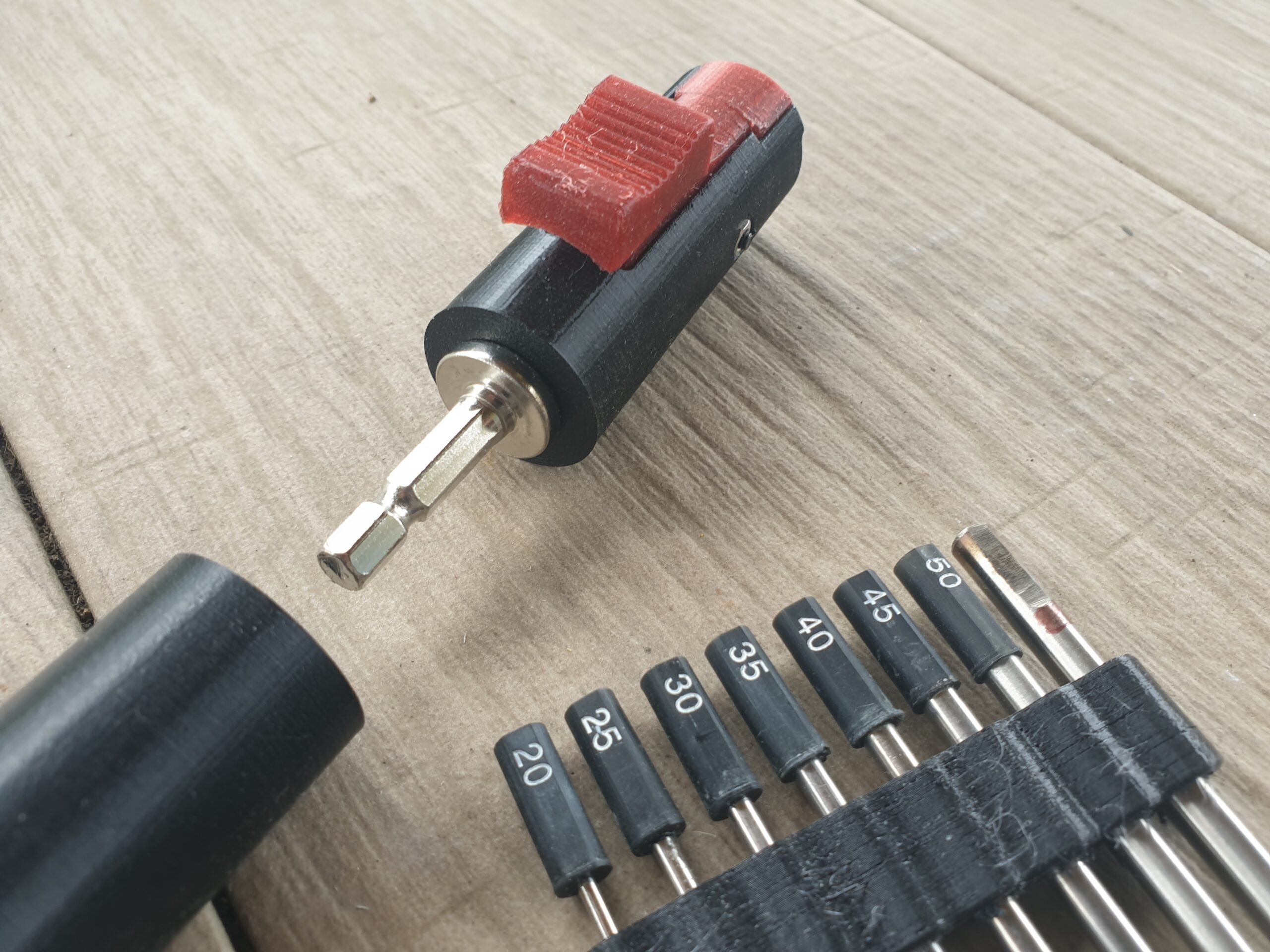

- Adaptateur hexagonal compatible visseuse
- Poignée avec maintien magnétique (aimants néodyme)
UTILISATION
Mode manuel
- rotation contrôlée via poignée
- travail précis et progressif
Mode motorisé
- rotation continue
- effort réduit
- production rapide et régulière

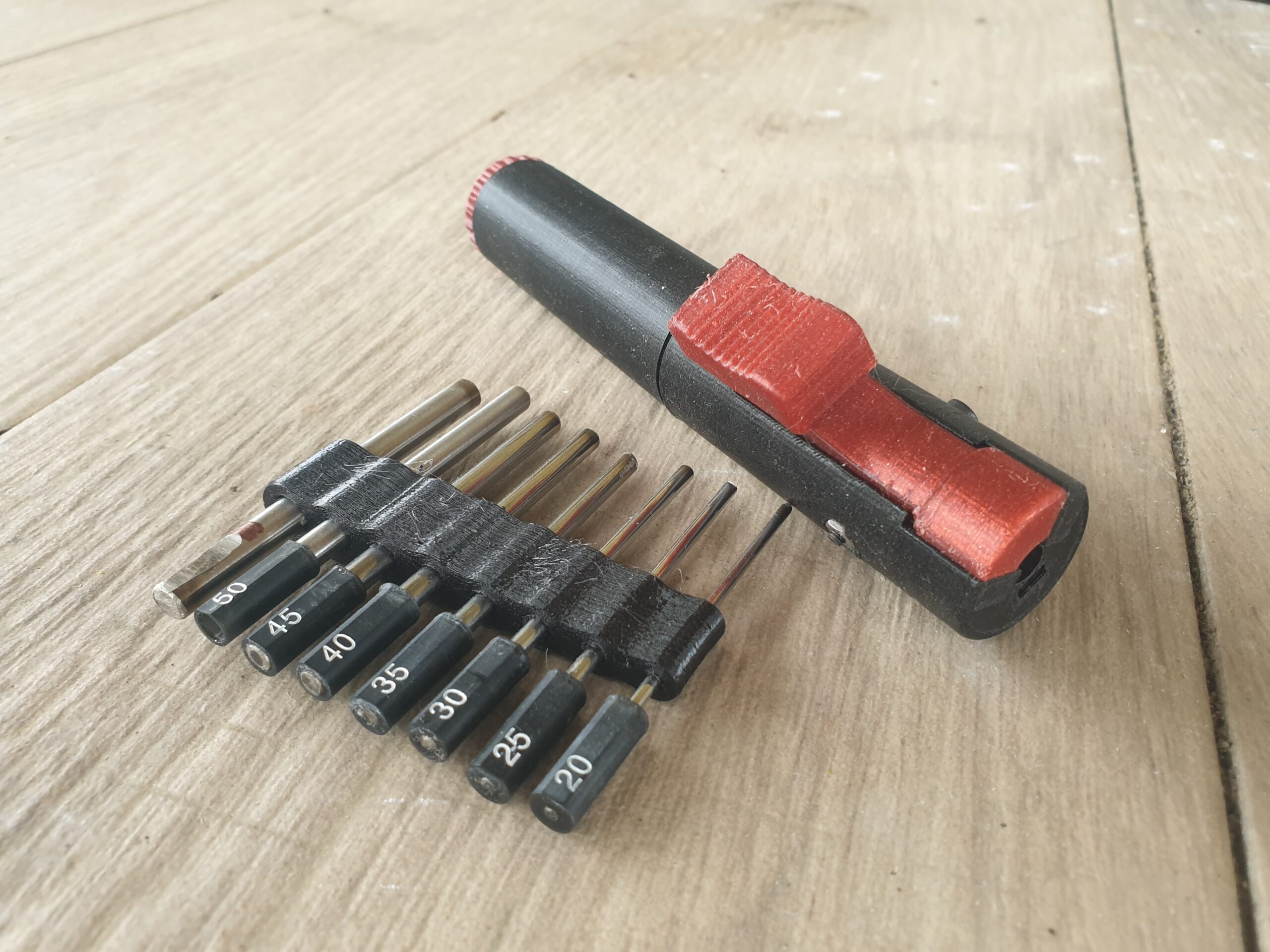

CONTENU
- 1 corps de système HCF
- 1 poignée magnétique
- 1 adaptateur hexagonal
- 8 axes avec manchons
- 1 support de rangement
MAINTENANCE
Certaines pièces sont remplaçables :
- élément de serrage
- manchons
Un nettoyage régulier est recommandé afin de maintenir la qualité de fonctionnement et d’éviter l’accumulation de résidus.
